電氣控制與我們生活息息相關，控制柜的應運而生不僅保護了電氣系統，還節約了空間，一款完美無瑕的控制柜設計會讓客戶對廠家贊不絕口，然而要設計出這樣一款控制柜需要技術人員對技能知識了如指掌，現在上海金題電氣帶您走進控制柜的秘密世界。
控制柜的分類有很多，我們一般耳熟能詳?shù)挠须姎饪刂乒?、變頻控制柜、低壓控制柜、水泵控制柜、電源控制柜、防爆控制柜、電梯控制柜、PLC控制柜、消防控制柜、磚機控制柜等等。電氣控制柜設計的基本思路是一種邏輯思維，只要符合邏輯控制規律、能保證電氣安全及滿足生產工藝的要求，就可以說是一種好的的設計。電氣控制柜總體配置設計任務是根據電氣原理圖的工作原理與控制要求，先將控制系統劃分為幾個組成部分(這些組成部分均稱作部件)，再根據電氣控制柜設計的復雜程度，把每一部件劃成若干組件，然后再根據電氣原理圖的接線關系整理出各部分的進出線號，并調整它們之間的連接方式。電氣元件布置圖是某些電器元件按一定原則的組合。電氣元件布置圖的設計依據是部件原理圖、組件的劃分情況等。控制柜設計時應遵循以下原則:1.同一組件中電氣元件的布置應注意將體積大和較重的電器元件安裝在電器板的下面，而發熱元件應安裝在電氣控制柜的上部或后部，但熱繼電器宜放在其下部，因?yàn)闊崂^電器的出線端直接與電動機相連便于出線，而其進線端與接觸器直接相連接，便于接線并使走線短，且宜于散熱。2.強電弱電分開并注意屏蔽，防止外界干擾。3.需要經常維護、檢修、調整的電器元件安裝位置不宜過高或過低，人力操作開關及需經常監視的儀表的安裝位置應符合人體工程學原理。4.電氣元件的布置應考慮安全間隙，并做到整齊、美觀、對稱，外形尺寸與結構類似的電器可安放在一起，以利加工、安裝和配線；若采用行線槽配線方式，應適當加大各排電器間距，以利布線和維護。

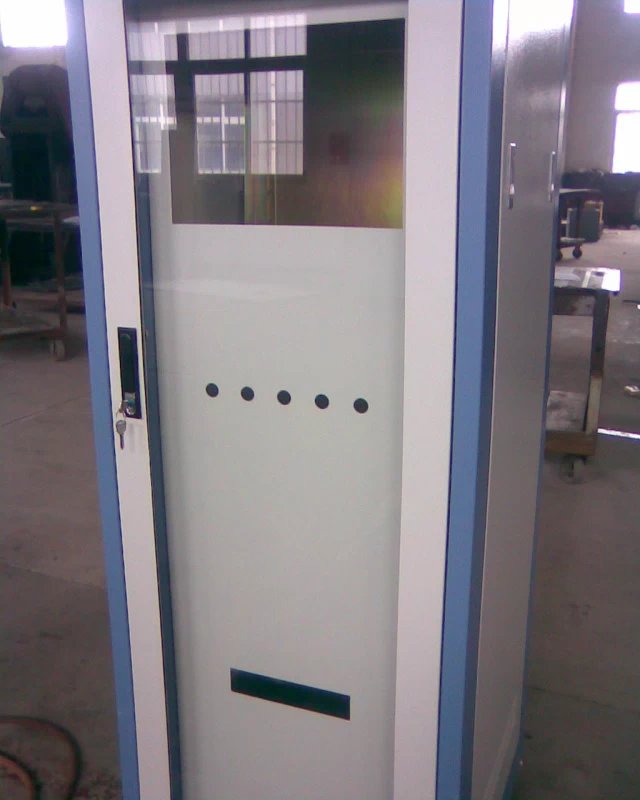

根據以上要求，應先勾畫出電氣控制柜箱體的外形草圖，估算出各部分尺寸，然后按比例畫出外形圖，再?gòu)膶?duì)稱、美觀、使用方便等方面進一步考慮調整各尺寸比例。電氣控制柜外表確定以后，再按上述要求進行控制柜各部分的結構設計，繪制箱體總裝圖及各面門、控制面板、底板、安裝支架、裝飾條等零件圖，并注明加工要求，再視需要為電氣控制柜選用適當?shù)拈T(mén)鎖。當然，電氣柜的造形結構各異，在柜體設計中應注意吸取各種型式的亮點。對非標準的電器安裝零件，應根據機械零件設計要求，繪制其零件圖，凡配合尺寸應注明公差要求，并說明加工要求。
控制柜里是不是藏著巨大的奧秘呢？如果您也想擁有一款控制柜設計的完美方案，歡迎咨詢上海金題電氣有限公司，希望以上可以幫助到您！
